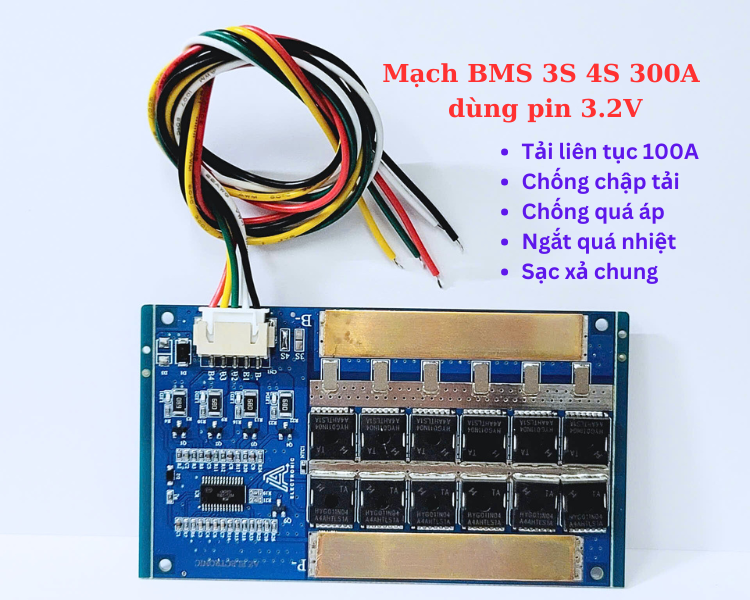

Mạch BMS 4S 300A pin 3.2V , có chống chập tải, quá tải, chống quá nhiệt
***Các chức năng của mạch:
-Có đèn led báo sạc, xả, Mạch lắp hoàn thiện thì cần có 2 đèn sạc và xả đều phải sáng
+ Khi sạc đầy đèn báo sạc sẽ tắt
+ Khi mạch ngắt thì đèn báo xả sẽ tắt, nếu kích sạc lại hoặc ngắt tải ra mà đèn báo xả vẫn không sáng thì tức là mạch đã lỗi, lúc này ic quản lí đã chết hoặc Fet trên mạch bị chập, hoặc các linh kiện khác, cần thay thế mạch mới
– Có chức năng chống chập tải, khi vô tình chập 2 đầu ra thì mạch sẽ ngắt để bảo vệ
– Chức năng ngắt chống quá nhiệt, nếu pin hoặc Fet nóng quá đưa nhiệt ra cảm biến, mạch sẽ ngắt bảo vệ, ngắt tải ra mạch tự khôi phục
– Đèn led báo cân bằng thụ động, chức năng cân bằng thụ động hoạt động khi có sạc, khi pin cao nhất được sạc đầy mà các pin khác chưa đầy mạch sẽ xả bớt pin cao nhất và sạc lại, quá trình này sẽ lặp lại nhiều lần để cân bằng đều các cell

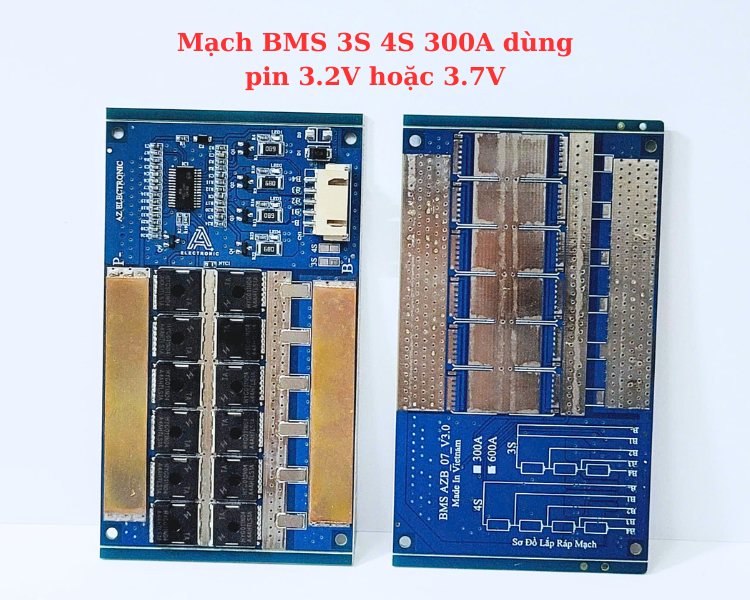

***Chú ý cách lắp được in dưới mạch, nếu không hiểu hãy liên hệ người bán
| TT | Hệ 3S | Hệ 4S | Sai Số |
| Dòng xả đều | 300A | 300A | |
| Dòng xả liên tục | 100A | 100A | |
| Dòng xả tức thời lớn | 500A | 500A | |
| Dòng sạc | 2-20A | 2-20A | |
| Điện áp ngắt sạc khi đầy | 11V | 14.6V | 0.05V |
| Điện áp ngắt xả cạn | 6V | 8V | 0.05V |
| Điện áp phát hiện cân bằng, quá áp | 3.4V | 3.4V | 0.05v |
| Chống sạc quá áp, xả quá áp | có | có | |
| Chống cập tải, chập cực, chập đầu ra | có | có | |
| Ngắt quá tải | có | có | |
| Chống quá nhiệt, ngắt quá nhiệt | 75-90 độ C | 75-90 độ C | 5 độ C |
| Cân bằng pin | Thụ động | Thụ động | dòng 30-60mA |
| Kết nối app điện thoại | có | có | Tùy chọn |
| Kiểu sạc xả | Chung cổng | Chung cổng |
